U YouTube #shorts videu sam vas pitao, šta je stvar A i stvar B. Današnji odgovor (odgovor video) će vam pružiti osnovne informacije, ali ako želite još više informacija, proverite Resursi.
Žica je jedan provodnik koji je tipično napravljen od bakra, aluminijuma ili ponekad čelika (čelik nije za električnu upotrebu). Žica može bude gola bez omotača/izolacije ili izolirana a izolacija je neprovodna i obojena za lakšu upotrebu. Poznajemo jednožilne i finožilne provodnike de je finožilni provodnik fleksibilniji i podnosi manje snage i nižu frekvenciju od jednog čvrstog provodnika istog preseka, ali su oba uporedive težine. Što je provodnik duži, veći je otpor i takođe ima veći gubitak snage/signala.
Jednožilna žica ima jednu dugi čvrsti savitljiv provodnik i može biti umotana odgovarajućom izolacijom.
finožilna žica sadrži više veoma tankih čvrstih provodnika saavijenih ili pletenih u jedan provodnik. Večina provodnika je umotana u odgovarajućom izolacijom tako da provodnik zadrži oblik.
Svet ima više standarda za veličina žica i predstavljen je brojevima koji dodeljuju prečnik ili površinu poprečnog preseka provodnika. Neki standardi veličine žice:
American Wire Gauge (AWG) koristi imperijalni sistem merenja u inčima.
Standard Wire Gauge (SWG) koristi metrički sistem merenja u milimetrima (mm).
IEC 60228 međunarodni standard International Electrotechnical Commission ili u prevoduMeđunarodna elektrotehnička komisija za provodnike izolovanih kablova koristi standard za metričku veličinu žice i koristi se u većini delova sveta. Između ostalog, definiše skup standardnih veličina površine poprečnog preseka žice u mm^2 kao i u mojoj zemlji Sloveniji.
Čudna stvar je da kada se gauge broj povećava, veličina prečnika/površine se smanjuje. Proverite Resursi za više informacija i tipove žica.
Kabl sadrži dve ili više žica gde su žice umotane ili spojene zajedno na neki način. Na primer klasični kućni električni produžni kabl ima 3 žice u boji:
Vruća žica ili faza za struju,
neutralna žica za završetak petlje vruće žice i
žica za uzemljenje.
Na primer, u mojoj zemlji Sloveniji vruća žica je braon, neutralna je plava i zemlja je žuta sa zelenom prugom, ali boje nisu svuda iste. U nekim slučajevima vruća žica može biti crna. U trofaznom 5 žičnom kablu obično imate braon, crnu i sivu žicu za pojedinačnu fazu
Nekoliko tipova kablova:
Kabl za upredenu paricu ima dve žice umotane zajedno gde se unutar jednog kabla nalazi jedna do nekoliko upredenih parica i često se koristi u telekomunikacioni industriji, stanicama računarske mreže, pozorištima itd..
Na primer UTP mrežni kabl ima 4 upredene parice, a to znači 8 žica. 2 žice se mogu koristiti za brzine do 10Mbps, 4 žice do 100Mbps i 8 žica za 1000Mbps ili 1Gbps i više.
Mbps = Megabita u sekundi
Gbps = Gigabita u sekundi

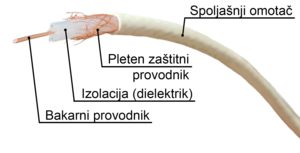

Koaksijalni kabl ima jedan čvrsti metalni provodnik u sredini obložen dijalektičkom izolacijom, okružen pletenim žičanim štitom u čvrstom spoljnom omotaču. Mogu da prenesu različite signale kao što su za kablovsku televiziju, umrežavanje, takođe povezuju antenu sa predajnim/prijamnim pločama i više sa malim gubicima.
Koaksijalni kabl je takođe korišćen za prenos podataka između računara/uređaja pre UTP mrežnog kabla. Zbog samo 2 provodnika maksimalna brzina prenosa je bila 10Mbps.
Mbps = Megabita u sekundi
Kabl sa više provodnika može imati od 2 do 60 provodnika gde je svaki provodnik omotan u omotač koji može biti jednožilni ili finožilni. Ovi kablovi se koriste za povezivanje računara, audio sistema i drugih uređaja.
Optički kabl koristi tanki stakleni ili plastični optički provodnik umesto tradicionalnih metalnih provodnika. Oni mogu da nose više informacija i brže od metalnih, ali ne mogu da prenose električnu energiju i nisu mnogo savitljivi.
(Primer osnovnog optičnog kabla)
Osnovni optički kabl ima 2 žice od kojih je jedna za slanje, a druga za primanje podataka. Savijanjem kabla može doći do gubitka jačine signala i trajnih mikro pukotina, a ako se previše savije, provod će pukbe. Tako da široka savijanja za pobedu :D.
Trakasti kabl ima više provodnika povezanih uporedo sa neprovodljivom izolacijom. Neki od njih se nazivaju zip-žicom (engleski: zip-wire) jer se pojedinačni provodnici mogu odvojiti od trake.
