V YouTube #shorts videu sem vprašal, kaj je stvar A in stvar B. Današnji odgovor (answer video) vam bo zagotovil osnovne informacije, če pa še vedno želite več informacij, preverite Viri.
Žica je en sam vodnik, ki je običajno izdelan iz bakra, aluminija ali včasih jekla (jeklo ni za električno uporabo) in se deli na golo žico oz. neizolirano žico in izolirano žico. Izolacija vodnika je neprevodna in obarvana za lažjo uporabo. Daljši je vodnik, večji je upor in večja je tudi izguba moči/signala. Poznamo polne / enožilne ter pletene / večžilne / finožilne vodnike. Večžilni vodnik je bolj upogljiv, prenese manj moči in nižjo frekvenco kot en poln vodnik enakega premera, vendar imata oba primerljivo težo.
Polna žica ima en sam dolg, trd in upogljiv pramen vodnika ki je lahko ovita z ustreznim plaščem/izolacijo.
Večžilna žica vsebuje več zelo tankih trdnih pramenov vodnikov, zvitih ali prepletenih skupaj v en vodnik. Večino vodnikov je ovitih z ustreznim plaščem/izolacijo, ki ohranja obliko vodnika.
Svet ima več standardov velikosti žice in je predstavljen s številkami, ki določajo premer ali površino prečnega prereza vodnika. Nekateri standardi velikosti žic:
American Wire Gauge (AWG) je ameriški enotni sistem mer, ki uporablja imperialni merilni sistem v inčih / palcih.
Standard Wire Gauge (SWG) je angleški enotni sistem mer, ki uporablja metrični sistem merjenja v mm.
IEC 60228 Mednarodni standard International Electrotechnical Commission (Internacionalna Elektrotehnična Komisija) za vodnike izoliranih kablov uporablja metrični standard velikosti žice in se uporablja v večini delov sveta. Med drugim določa nabor standardnih velikosti površine žice v mm^2 kot tudi v moji državi Sloveniji.
Nenavadno je, da ko se številka gauge poveča, se velikost premera/površine zmanjša. Preverite Viri za več informacij in vrste žic.
Kabel vsebuje dve ali več žic, kjer so žice na nek način ovite ali povezane skupaj. Na primer klasični domači električni podaljšek ima 3 barvne žice:
Vroča žica oz. faza za električni tok,
nevtralna žica oz. nula za sklenitev zanke vroče žice in
ozemljitvena žica oz. zemlja.
Na primer, v moji državi Slovenija je vroča žica oz. faza rjava, nevtralna je modra in za ozemljitev je rumena z zeleno črto, vendar barve niso povsod enake. V nekaterih primerih je vroča žica lahko črna. V 3-faznem 5-žilnem kablu imate običajno rjavo, črno in sivo žico za posamezno fazo.
Nekaj vrst kablov:
Kabel s prepletenimi paricami ima dve žici, prepleteni skupaj, pri čemer lahko znotraj enega kabla najdete enega do več prepletenih paric in se pogosto uporablja v telekomunikacijski industriji, postajah računalniških omrežij, gledališčih itd..
Na primer UTP omrežni kabel ima 4 prepletene parice in to pomeni 8 žic. 2 žici lahko uporabite za hitrosti do 10 Mbps, 4 žice za do 100 Mbps in 8 žic za 1000 Mbps oz. 1 Gbps in več
Mbps = Megabitov na sekundo
Gbps = Gigabitov na sekundo

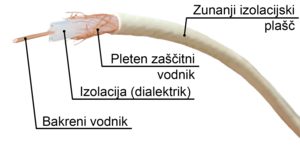

Koaksialni kabel ima en trdni kovinski vodnik na sredini, obdan z diaelektrično izolacijo, obdan z oklopom iz pletene žice, obdano s trdnim zunanjim plaščem. Prenašajo lahko različne signale kot na primer za kabelsko televizijo, mreženje, tudi povezovalno anteno s oddajnikom/sprejemnikom itd. z nizkimi izgubami.
Koaksialni kabel je bil uporabljen tudi za prenos podatkov med računalniki/napravami pred omrežnim kablom UTP. Zaradi samo dveh vodnikov je bila največja hitrost prenosa 10Mbps.
Mbps = Megabitov na sekundo
Gbps = Gigabitov na sekundo
Večžilni kabel ima lahko od 2 do 60 vodnikov, pri čemer je vsak vodnik obdan s trdo ali pleteno izolacijo. Ti kabli se uporabljajo za povezavo računalnika, avdio sistema in drugih raznih naprav.
Optični kabel uporablja steklene ali plastične vodnike tankih optičnih vlaken namesto tradicionalnih kovinskih vodnikov. Prenesejo lahko več podatkov in so hitrejši kot kovinski primerki, vendar ne morejo prenašati električnega toka in niso zelo upogljivi.
(Primer osnovnega optičnega kabla)
Osnovni optični kabel ima 2 žici, od katerih je en za pošiljanje in drugi za sprejemanje podatkov. Z upogibanjem kabla lahko pride do izgube jakosti signala in trajnih mikro razpok, in pri prevelikem upogibu se vodnik. Torej široko upognjenost za zmago :D.
Trakasti kabel ima več vodnikov povezanih drug ob drugem z neprevodno izolacijo. Nekateri od njih se imenujejo zip-wire, ker je posamezne vodnike mogoče ločiti od traku.
